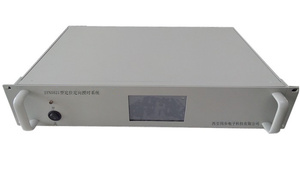

SYN1621型定位定向授时设备

产品概述

 SYN1621型定位定向授时设备是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于在野外条件下测量被测载体的位置航向信息及授时功能的设备,采用GPS/北斗双天线,接收GPS北斗卫星信号,利用载波相位差分技术,从GPS北斗卫星上获取标准时间位置等信息,从而实现快速、高精度定位定向,将这些信息通过通过RS422差分信号进行输出,并采用恒温晶振进?#24515;?#37096;守时,为各种船用设备(用户)提供精确、标准、安全、可靠?#25237;?#21151;能的时间定位定向服务,是一款实现时间同步定位定向导航的实用电子设备。

关键词:北斗定位定向系统,定位定向仪,北斗授时定位定向授时设备

产品功能

1)  具有GPS和北斗授时与定位功能;

2)  高精度守时功能;

3)  实时显示运动物体航向、经、纬?#21462;?#36895;?#21462;?#26102;间及定位等信息;

4)  采用双频载波相位测量技术,测量成果准确可靠;

5)  输出交直流流IRIG-B(AC) 码和IRIG-B(DC)码,RS422差分采样信号;

6)  无最高基线长度的限制,基线长度自动解算,无需手动输入基线长;

7)  显示屏输出,直接通过设备显示屏查看位置、航向、时间等关键信息,无需其他手段辅助

产品特点

a)  系统响应时间短、工作性能稳定可靠;

b)  定位定向授时等精度高;

c)  支持多种采样脉冲信号输出;

d)  整体功耗小,采用无风扇设计,运行可靠稳定。

典型应用

1)  各种车载、船载、方舱等需要准确位置和方位角输出及精确授时的场合;

技术指标

输入信号

接收机精度

定位精度(RMS)

单点:1.2m

航向精度(RMS)

0.05(L=4m)

俯仰精度(RMS)

0.15(L=4m)

信号重捕获时间

1s

时间精度(RMS)

20ns

速度精度

0.03m/s

更新率

10Hz定位定向

输出信号

IRIG-B(DC)

路数

3

输出电平

RS422/485

同步误差

≤200ns

物理接口

航插

IRIG-B(AC)

路数

3

输出阻抗

600Ω平衡输出

同步误差

≤10us

物理接口

航插

脉冲信号

RS422电平

1Hz、50Hz、100Hz、200Hz、1000Hz

RS232电平

0.5Hz、100Hz

串行数据

路数

1

电平

RS422

波特率

230.4Kbps

帧频

200Hz

内容

定位定向授时信息

物理接口

航插

环境特性

工作温度

-20℃~+55℃

相对湿度

≤98%(25℃)

存储温度

-40℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

2U,19″标准机箱(上机架)482mm(宽)x300(深)x88mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度?#27573;?#30340;产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN011型B码时统

GPS北斗

IRIG-B码

1路NTP,1路电口IRIG-B,5路光口IRIG-B,1路串口,1路1pps

光口输出

1U,19″(上机架)

AC220V,30W

SYN012型B码时统

GPS北斗

直流IRIG-B码

交流IRIG-B码

10mhz

1pps

1路NTP,1路UDP,1路PTP,1?#20998;?#27969;IRIG-B,1?#26041;?#27969;IRIG-B,1路10MHz,1路串口,1路1pps

性价比高

1U,19″(上机架)

AC220V,30W

SYN1610型B码时统设备

GPS北斗

IRIG-B码

1路NTP,1路PTP,1路电口IRIG-B,4?#26041;?#27969;IRIG-B,1路串口,1路1pps

军用

4U,19″(上机架)

AC220V,30W

SYN1618型高精度天文时间同步系统

GPS北斗GLONASS

2路串口,4路1pps

精度高

2U,19″(上机架)

AC220V,30W

SYN1621型定位定向授时设备

GPS北斗

2路网口,3?#20998;?#27969;IRIG-B码,3?#26041;?#27969;IRIG-B码,0.5Hz、1Hz、50Hz、100Hz、200Hz、1000Hz等脉冲信号,1路串口

定位定向授时

2U,19″(上机架)

AC220V,30W

SYN3305A型小型时统设备

GPS北斗

1路PTP,1路电口IRIG-B,1MHz,5MHz,10MHz等,1路串口,1路1pps

体积小

模块(165x130x51mm)

15v-28v,小于10W

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度?#27573;?#30340;产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

北斗定位定向系统文件下载
SYN1621型定位定向授时设备.pdf
309.1KB下载
