频标切换分配器详解

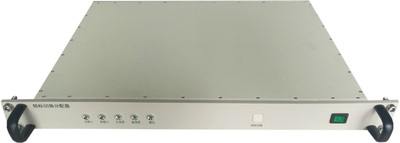

SYN5004B频标切换分配器

产品概述

SYN5004B型频标切换分配器是西安同步电子科技有限公司精心设计、自行研发生产的一款射频信号分配切换放大设备,将标准频率输入信号分配为多路信号输出,具有低相噪,高隔离度等优点,该产品适用于具有两路高质量信号源而需要同时满足冗余以及多个用户使用的应用环境,可应用于计量、时统、广电、通信等时间频率测试?#20302;場?/span>

 关键词频率分配放大器时钟分配器,频标分配器

产品功能

时钟分配器

1) 2频标输入;

2) 12频标输出。

产品特点

a) 功耗小,可靠性高;

b) 可长期连续稳定工作;

c) 具有抖动小、隔离度高

典型应用

1) 计量、时统、广电、通信等时间频率测试?#20302;?/span>

技术指标

输入信号

频标信号

路数

2路

波形

正弦

频率

10MHz

电平

0dBm~13dBm

物理接口

SMA

输出信号

频标信号

路数

12路

波形

正弦

频率

与输入相同

电平

0dBm~13dBm

相噪

10Hz≤-120dBc/Hz

100Hz≤-130dBc/Hz

1kHz≤-150dBc/Hz

10kHz≤-155dBc/Hz

100kHz≤-155dBc/Hz

隔离度

90dB

杂散电平

≤-75dBc

谐波

≤-30dBc

物理接口

SMA

环境特性

工作温度

-15℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

根据客户要求定做类似产品

频标切换分配器文件下载
SYN5004B型频标切换分配器.pdf
236.04KB下载
