SYN2307型GPS北斗双模授时模块

产品概述

SYN2307型GPS北斗双模授时模块是由西安同步电子科技有限公司联合某国有研究机构共同研发生产的一款完全自主知识产权的高精密授时模块,支持北斗B1和GPS L1的双系统授时兼容主流授时定位模块,采用先进的多路径抑制技术,具有单星授时功能,支持单北斗、单GPS或者GPS北斗混合授时等三种工作模式。该授时模块具有授时精度高,体积小巧,稳定可靠,易于集成等特点,并使用SMD表贴封装,便于卫星授时设备的大规模批?#21487;?#20135;,特别适用于电力,电信,金融,广电等精密授时领域。

 关键词:授时模块,北斗授时模块,双模授时SYN2307型GPS北斗双模授时模块

产品功能

1)   单芯片支持BD2/GPS功能;

2)   支持单北斗、单GPS或者GPS北斗联合授时模式

3)   使用GPS/BD二合一单路天线。

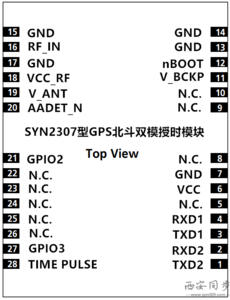

SYN2307型GPS北斗双模授时模块

产品特点

a)   业界领先的捕获和跟踪灵敏度;

b)   精密授时精度优于20ns;

c)   优异的弱信号授时性能;

d)   支持单星可靠授时;

e)   独有的授时数据协议;

f)   设计紧凑,SMD表贴封装,体积小巧

g)   兼容主流授时模块易于集成,便于批?#21487;?#20135;

h)   具有出色的导航 、定位 、授时功能。

典型应用

1)   电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。

技术指标

主要指标

通道数

64 通道

工作频率

北斗 B1;GPS   L1

定时精度

≤20ns(RMS)(Clear sky)

≤60ns(99%)

冷启动时间

≤36s

热启动时间

≤1s

重捕获时间

≤1s

跟踪灵敏度

-163dBm

捕获灵敏度

-147dBm

水平误差(静态)

<2.5m CEP(双系统)

<2.0m CEP (SBAS)

速度误差

0.1m/s

波特率

4800-115200,默认为9600

数据更新率

1Hz

数据格式

NEMA0183标准语句(兼容北斗)

1PPS脉冲信号

1路LVTTL

UART串口

2路LVTTL

工作方式

GPS单独定位及授时

BD单独定位及授时

GPS+BD组合定位及授时

双模天线(推荐)

极化方式

右旋圆极化

接收频率

1568MHz±8MHz

输入电压

3.3VDC

电流

≤ 15mA @ 3.3VDC

增益

≥27dB(线长5米)

输出驻波比

≤2.0

环境特性

工作温度

-40℃~+85℃

相对湿度

≤90%(40℃)

存储温度

-40℃~+85℃

供电电源

供电3.0v~3.6v,最大电流≤100mA,工作电流≤70mA

封装及尺寸

28 PIN表贴?#21183;?#23553;装,22.4x17x2.8mm

选件

根据客户要求定做类似产品。

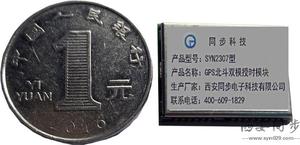

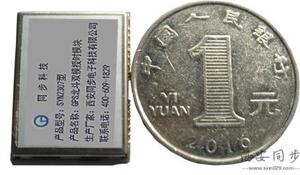

授时模块大小示意图

SYN2307型GPS北斗双模授时模块

封装及外形尺寸

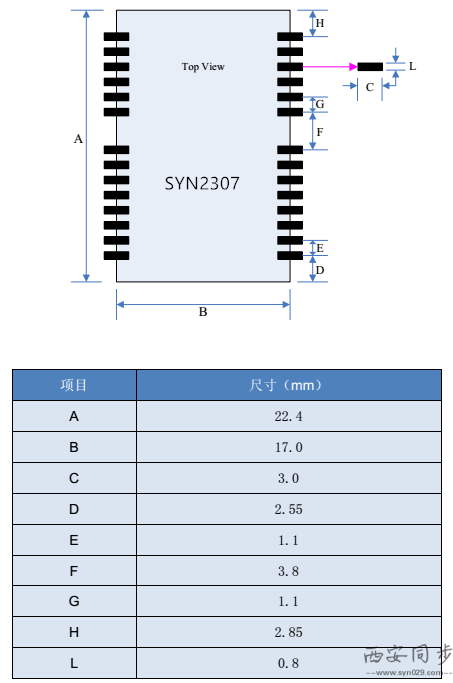

SYN2307型GPS北斗双模授时模块尺寸图

PCB Layput

SYN2307型GPS北斗双模授时模块pcb layput

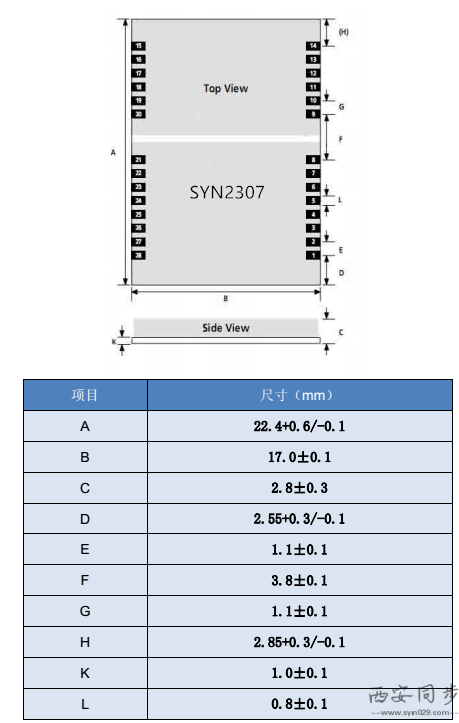

封装及外形尺寸

SYN2307型GPS北斗双模授时模块smt


SYN2307型GPS北斗双模授时模块资料下载
SYN2307型GPS北斗双模授时模块.pdf
414.78KB下载
