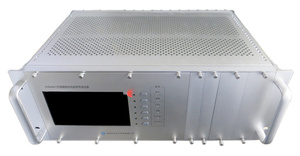

SYN4901型高精度时间频率传递设备

产品概述

SYN4901型高精度时间频率传递设备是由西安同步电子科技有限公司精心设计、自行研发生产的一款长距离时间频率光纤传递设备,内装高精度恒温晶振0CXO或者铷原子钟,接收北斗二代/GPS/GLONASS卫星信号、专用光纤信号、IRIG-B码,E1等外部时?#26377;?#21495;,输出专用光纤时?#26377;?#21495;以及PTP/NTP/E1/交直流IRIG-B/TOD/1PPS/1PPM/10MHz等常用时?#26377;?#21495;。

该传递设备通过级联扩展实现多级链形、星形和网孔型传输网络,方便用户搭建地基光纤高精度授时系统。

产品功能


1) 外参考输入信号包括一路卫星信号,专用光纤信号和IRIG-B(DC)信号;

2) 卫星选择功能:具有六种选择,?#30452;?#20026;GPS北斗混合授时,GPS&GLONASS混合授时,北斗GLONASS混合授时,单GPS授时,单北斗授时,单GLONASS授时,满足客户对卫星信号的各种授时需求;

3) 工作模式:包括自动模式,手动模式,守时模式等三种模式,其中自动模式表示优先选择卫星信号,然后选择IRIG-B信号;手动模式表示由用户手动选择外部参考;守时模式表示不接收外部参考,使用设备内部振荡器进行守时;

4) 系统设置功能:用户通过按键对波特率、时区,延迟等进行设置;

5) 自动保存各种配置状态,完全满足各种客户需求。


a) 性价比高,应用广泛,授时精度高;

b) 多种授时接口输出,可自由组合,最多可同时输出120组授时接口;

c) 整体功耗小,采用无风扇设计,运行可靠稳定。

典型应用

1) 移动基站、地面高精度时间传递网络;

技术指标

输入信号

GPS北斗卫星信号

频点L1,B1,定时精度≤30ns,跟踪灵敏度≤-160dBm

1套30米GPS北斗双模蘑菇头天线,含安装支架

专用光纤输入

专用光纤对时接口

输入选件

IRIG-B(DC)码,IRIG-B(AC)码,NTP,PTP,CDMA,10MHz,1PPS等

输出信号

专用光纤输出

路数

1路

物理接口

光口

同步精度

≤10ns

IRIG-B(DC)

路数

10路

电平

RS422/485

标准

IEEE1344

同步精度

≤200ns

物理接口

绿色螺钉端子

网络输出

路数

1路RJ45

授时精度

1-10ms

支?#20013;?#35758;

NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6 Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

用户容量

支持数万台客户端

吞吐量

4000次/秒

1PPS脉冲信号

路数

1路TTL

物理接口

BNC

RS232C串口

路数

1路RS232C

串口格式

RMC语句

继电器报警

?#25910;?#25253;警

绿色螺钉端子

失步报警

绿色螺钉端子

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

4U,19″标准机箱(上机架)482mm(宽)x300(深)x176mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆,PTP/10MHz等信号扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。




资料下载
SYN4901型高精度时间频率传递设备.pdf
224.76KB下载
