全球领先的时间频率同步系统供应商
频率特性测试仪

产品概述

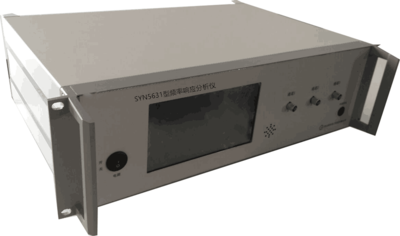

SYN5631型频率响应分析仪是一款完全按照《JJF 1710-2018频率响应分析仪校准规范》研发生产的频率特性测试仪,该分析仪可直接分析系统的频率特性,包括幅频特性和相频特性。测试系统在该频率响应分析仪内置信号源的激励?#29575;?#20986;的响应信号,输入至频率响应分析仪进?#24615;?#31639;处理,最终按极坐标(γ,θ)或对数极坐标(log γ,θ)形式显示频率响应结果。

频率响应分析仪广泛应用于航空、航天、航海、电化学、材料研究、机械制造、旋转机械故障监测、故障诊断、模态参数识别等领域。

产品功能

1) 幅频特性和相频特性测试;

2) 大触摸屏进行实时显示;SYN5631型频率响应分析仪.png

3) 支持对数、线性检测;

4) 通过串口可以进行直接设置。

产品特点

a) 高度集成,精度高;

b) 稳定性好,性能可靠;

c) 液晶显示面板,简洁、直观。

典型应用

1) 航空、航天、航海和军工等领域;

2) 机械制造的震动分析,大型机械的故障监测与诊断;

3) 自控系统、伺服系统的设计与调试;

4) 电子元件、压电元件的阻抗与谐振测试,高压电网滤波器调试,桩基检测,自动控制系统科研与教学等领域。

技术指标

输出特性

频率范围

20Hz~50MHz

幅度

≥0.5Vrms

失真度

≤2%

直流偏置

±4V

输入阻抗

50Ω/高阻

输出衰减器

0~80dB,1dB步进

输入特性

输入增益

10~-30dB,10dB步进

相位范围

0°~360°

相位分辨率

输入信号幅度

0.1V≤A≤10V

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于75W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x180mm(高)

选件

扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。

文件下载
SYN5631型频率响应分析仪.pdf
174.18KB下载
